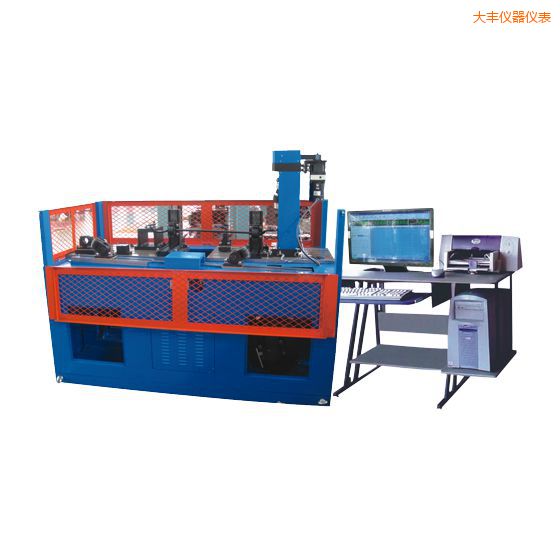

TPJ-WG20機械式穩定桿疲勞試驗機主要用于汽車穩定桿的耐久性疲勞試驗，并且可以做汽車穩定桿的性能檢測試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的汽車穩定桿疲勞壽命測試及力學性能檢測試驗。
疲勞試驗技術指標: 1 最大試驗力（推拉力）： 20kN 2 試驗工位數： 1個 3 振幅（擺臂行程即推拉長度）：Max：±100mm 可調 4 試驗頻率： 1-5HZ 5 被試驗穩定桿的長度： 600～1500mm可以調整（手動方式） 兩軸之間的安裝距離： 500～1200mm可以調整（手動方式） 在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，以 準確調整穩定桿的安裝位置和擺幅。 6 被試驗穩定桿的臂長： 150～500mm可以調整（手動方式） 7 穩定桿臂長與長度間角度間的長度：0～200mm可調（手動） 8 試驗次數計數器容量： 9×10 9 功能：設置試驗次數自動停機；試件斷裂自動停機；兩端同時加載，即試件的兩個擺臂同時做相反的運動 10顯示：電控箱數字顯示試驗次數、試驗頻率。 11電源電壓：三相四線制380V，50Hz
性能試驗技術指標: 1最大試驗力（推拉力）： 20kN 2試驗工位數： 1個 3擺臂的位移檢測行程： ±100mm 4被試驗穩定桿的長度： 600～1500mm可以調整（手動方式） 兩軸之間的安裝距離： 500～1200mm可以調整（手動方式） 在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，以準確調整穩定桿的安裝位置。 5被試驗穩定桿的臂長： 150～500mm可以調整（手動方式） 6穩定桿臂長與長度間角度間的長度：0～200mm可調（手動） 7功能：根據位移檢測力值，或是根據力值檢測位移等 顯示及控制：采用微機控制采集、顯示穩定桿的力值、位移等參數，可進行數據處理、分析，打印報表等。 8電源電壓：三相四線制380V，50Hz
功能特點 疲勞試驗部分主要是由驅動系統、傳動系統、振幅調節機構、工件固定裝置、位置調整裝置、控制顯示等系統組成，適用于各種汽車穩定桿的疲勞性能試驗。該試驗機由變頻器控制三相異步電機運行，通過偏心裝置帶動連桿，同時驅動二級連桿使擺動杠桿驅動穩定桿，完成對穩定桿的往復推拉疲勞試驗。該部分通過單片機控制，實現試驗頻率的自動調節及試驗次數到達自動停機功能。 性能檢測試驗部分是利用做疲勞試驗時工件固定及位置調整裝置，在此基礎上增加了力值及位移檢測裝置，，主要有步進電機驅動系統、絲杠傳動部分、導軌導向部分、負荷傳感器、光柵尺和加載附具等組成，完成對穩定桿的性能檢測試驗。該部分通過單片機控制，實現試驗速度的自動調節，試驗力值及位移的實時檢測功能。
疲勞試驗部分主機 加載機構為機械加載，，采用傳統的曲柄連桿機構，，將電機的旋轉運動轉化為直線往復運動； 傳動機構由電磁調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在0.5-5Hz范圍內任意調節。同時利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。 另外還具備X、Y、Z軸三個方向預調節裝置（即根據穩定桿的長度、臂長、臂長與長度間的角度三個方向可以自由調整）、振幅（擺動幅度）調節裝置等。振幅調節裝置通過調整滑塊的偏心量，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。 主機部分具有安全保護網。 整機部分具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運轉平穩，易于保養、維護等特點。 时代集团公司成立于1984年10月，由彭伟民、王小兰等一批科技人员创办，是北京中关村地区成立最早的机电行业领域的高科技制造企业。 时代集团秉承“自我设计、协同工作、创造卓越”的发展宗旨，始终坚持“国内一流、世界先进”、“不求唯一、但要第一”的产品开发目标，“杰出的高技术产品、令人放心的质量、让您满意的服务”的质量方针，经过30年的不懈努力，目前已发展壮大为拥有30亿元资产、8家控股公司及30余家销售型子公司和办事处，员工近2000人，产品涉及检测仪器、焊接设备、试验机、机器人等领域的高科技产业型经济实体。建有国家级技术中心及企业博士后流动站。公司1995年通过ISO9001质量体系认证，是中国焊接行业首家通过认证的企业。此外，2008年公司获得环境管理体系（ISO14001：2004）和职业健康安全管理体系（OHSMS18001：2001）的认证。 北京时代之峰科技有限公司成立于2002年8月14日，其研制的便携检测仪器产品属国内一流、世界先进水平。使用TIME®商标覆盖所有产品型号，经过二十余年的不懈努力和积累，便携式仪器已经具有里氏硬度仪、粗糙度仪、洛氏硬度仪、维氏硬度仪、邵氏硬度仪、超声波测厚仪、超声波探伤仪、涂层测厚仪、测振仪等十二个系列近百种型号。同时，北京时代之峰科技有限公司向国内外市场销售材料试验机、冲击机、弹簧试验机。TIME®品牌的便携式仪器是“北京名牌产品”。硬度仪在国内属首创，成为中国硬度测试史上的里程碑。时代粗糙度仪是目前国内最先进、功能最齐全的检测仪器。时代品牌便携式仪器产品先后获得国家级新产品称号并列入国家级火炬计划，出口至全球五十余个国家和地区。TIME®便携式仪器是目前国内外同类产品市场量最多，用户采用最多的中国品牌产品。 北京时代之峰科技有限公司依托时代集团多年来形成的检测仪器领域的技术优势而建立的专业化高科技企业。目前，仪器产品已涵盖力学测试、长度计量、无损检测等众多应用领域，种类涉及里氏硬度计、橡胶硬度计、数显洛氏、布氏、显微维氏、高端硬度计、粗糙度仪、涂层测厚仪、超声波测厚仪、测振仪、测温仪、超声波探伤仪、磁粉探伤仪、电子万能试验机、弹簧试验机、冲击试验机、金相制样设备等几十个系列300多个型号，产品出口至全球60余个国家和地区，荣获“北京市名牌产品”称号。 您是否担心选型错误导致无法使用？ 东方嘉仪独家提供100%零风险承诺，保证购买后不满意免费退换货。只要通过我们的销售人员进行型号的选择，一旦购买后使用不满意，我们将立即无条件予以换货，或100%全额退还货款。 ◇东方嘉仪成立于2003年，主要从事工业检测仪器研发生产和销售，提供仪器选型+配送+安装调试+培训服务。 ◇已有2万家客户见证，先后为120个行业超过20000家企业供应仪器，得到众多企业、用户的广泛认可与赞扬。 ◇东方嘉仪为国内唯一注册仪器服务品牌，注册了应用于仪器仪表销售领域的“东方嘉仪”品牌。 ◇我们不仅为您提供高质量、高性能的检测仪器，另外还有经验丰富、维修技术高的团队为您免费售后服务支持。
|
|||||||||||||||||
 |
       |
