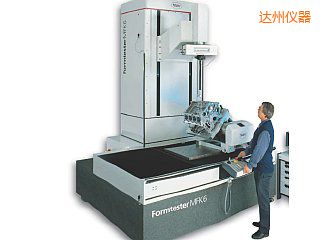

大型高精度圓度儀 |
|
| 型 號：MFK 600 |
| 品 牌：德國馬爾Mahr |
| 技術指標：5個測量軸和2個調整軸，實現快速形位特征測量 |
 |
達州大型高精度圓度儀-MFK 600-德國馬爾Mahr
即使是高精度的三位坐標測量儀所頭疼的問題, MFK 600其獨特的性能也能讓其輕易解決.
-
完美的機械設計
-
能實現所有形位參數測量
-
支持直徑和長度測量
-
廣泛認可的工業標準
-
全自動化節省生產成本
【特點】
通過零配件的組合，MFK 600形狀計量設備能提供極大的自由度，圓度儀ra120，及適應廣范的計量學應用。 這形狀計量設備的基座選用防歪曲、防振動的花崗巖。高精度的水平面成了測試準面，大型圓度儀，工件裝置臺通過空氣軸承于花崗巖上運載和操縱重的工件。
-
大容量通用型形位測量工作站
-
5個測量軸和2個調整軸，圓度輪廓儀，實現快速形位特征測量
-
旋轉式傳感器和全自動元件定位設計，圓度儀設計，使用方便，定位迅速
-
空氣軸承設計，ra-120p圓度儀，低維護成本，可持續高效運轉
-
帶有碰撞保護，湖南大學 圓度儀，避免損壞并實現復雜測量
-
大的工件安裝位置可用來安裝大體積的工件或擺放多組工件
-
即使工件具有偏心，圓度測量單元仍可以自動調節到工件直徑
-
3個主軸 (Z, X, Y) 坐標均能進行直線度測量
圓度測量單元
圓度測量單元包含了測量軸(C-軸) 和用于自動設置測頭至工件半徑的調整軸. 當進行圓度測量, r-軸沿著工件輪廓移動測頭進行掃描, 即使工件偏心偏差超出了測頭測量范圍也能正常進行測量.
直線度測量單元
水平測量單元的直線度經精度不受工件的重量，蘇州圓度儀，體積和形狀影響, 得益于承重空氣軸承與導向軸承的分離式設計. 更多的是, 垂直直線度單元(Z-軸) 是沿著大理石表面進行圓度測量來保證.
調整軸(A 和 B軸)
內置于工作臺中，圓度儀操作規程，用于對被測工件進行全自動的調整.
測量性能
自動調整功能實現了連續的全自動無人操作. 使測量數據處理與測量數據獲取同步，霍梅爾圓度儀，大大降低測量時間，提高測量效率. 廣泛的附件編程支持完善了系統的通用性并擴展了應用范圍,
如. 表面粗糙度.
【應用 】
MFK 600形狀計量設備尤其適用于檢測發動機缸體、氣缸蓋、變速箱、液壓部件、機軸和凸輪軸。符合ISO 1101要求進行參數評定.
-
柱面形狀測量 (缸膛, 曲軸孔, 軸承): 圓度, 直線度, 圓柱度
-
平面形狀測量 (涂層和臺階于球狀, 塊狀, 和尖形表面上): 垂直度, 直線度, 平面度, 全跳動
-
可進行的距離測量: 柱形孔徑, 導向管, 軸承
-
可進行的直徑測量: 孔徑, 針規, 軸承
-
額外的測量軸,如. 旋轉工作臺, 能隨時配合儀器使用. 使用這些額外的測量軸即使是再復雜的測量任務，如. 對V形電動機模塊測量，軸承圓度儀，也能全自動執行!
|
