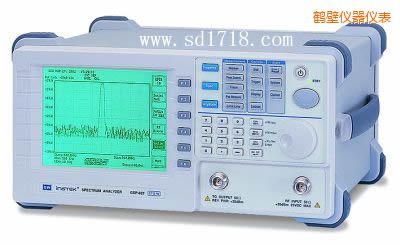

頻譜分析儀 |
|
| 型 號：GSP-827 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：頻率范圍: 9kHz~2.7GHz.
|
 |
鶴壁頻譜分析儀-GSP-827-臺灣固緯GWINSTEK
|
頻率
|
|
頻率范圍
|
9kHz-2.7GHz
|
|
老化率
|
± 5ppm, 0~50°C, 1ppm/年
|
|
頻距范圍
|
2kHz to 2.5GHz in 1-2-5 順序, 全展頻, 零展頻
|
|
相位雜訊
|
-85dBc/Hz @1GHz 20kHz (典型值)
|
|
掃描時間范圍
|
50s~25.6s
|
|
解析頻寬
|
|
解析頻寬范圍
|
3kHz, 30kHz, 300kHz, 4MHz
|
|
解析頻寬精確度
|
15%
|
|
影像頻寬范圍
|
10Hz to 1MHz in 1-3 順序
|
|
振幅
|
|
量測范圍
|
-100dBm ~ +20dBm: 1MHz~2.5GHz @ 3k RBW
-95dBm ~ +20dBm: 2.5GHz~2.7GHz @ 3k RBW
-70dBm ~ +20dBm: 150k ~ 1MHz @ 3k RBW
-65dBm ~ +20dBm: 50k ~ 150kHz @ 3k RBW
|
|
過載保護
|
+30dBm, ±25VDC
|
|
參考位準范圍
|
-30dBm to +20dBm
|
|
顯示范圍
|
75dB
|
|
精確度
|
±1.5dB @100MHz
|
|
頻率平坦度
|
±1.5dB
|
|
顯示范圍線性度
|
±1.5dB over 70dB
|
|
動態范圍
|
|
平均雜訊位準
|
-100dBm : 1MHz to 2.5GHz
-95dBm : 150k~1MHz, 2.5GHz to 2.7GHz
-75dBm : 150k~1MHz
-65dBm/Hz: 50k~150kHz
|
|
三諧交互調變失真
|
< -70dBc @-40dBm 輸入時
|
|
諧波失真
|
<-60dBc, RF輸入< -40dBm
|
|
旁生訊號
|
< -60dBc, Down from Reference Level 150k to 2.7GHz
|
|
一般性能
|
|
顯示器
|
640 x 480單色高解析度LCD
|
|
記憶體
|
100組軌跡或面板設定
|
|
游標
|
10組游標, 提供 Delta , Peak , Marker Track
|
|
軌跡偵測
|
Peak, Maximum hold, Freeze, Trace math
|
|
功率量測
|
相鄰?fù)ǖ拦β?ACPR)
占用頻寬(OCBW)
通道功率(CH Power)
|
|
接頭
|
|
RF 輸入端
|
類型: N-母座, 50Ω
RF輸入之VSWR: <1.5:1 @0dBm Reference Level
|
|
外部參考時脈輸入端
|
類型: BNC-母座
64k, 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2M
|
|
參考時脈輸出端
|
類型: BNC-母座, 10MHz
|
|
直流電源輸入端
|
插口: 5.5mm, 12V
|
|
RS-232C
|
Sub-D 9針-母座
|
|
電源電壓
|
交流 100~240V, 48~63Hz
|
|
|
|
配件
|
|
電源線 x1
使用手冊 x1
|
|
尺寸以及重量
|
330W x 170H x 340D (mm),
約. 4.5kg
|
，，
固纬电子Good Will Instrument Co. Ltd，创立于1975年，主要生产电子测试仪器，是台湾创立最早且最具规模之专业电子测试仪器大厂。固纬创业团队开创以电源供应器起家，以量测技术为核心，专注精密电子量测仪器研发，并开创国人自制电子测试仪器的先河，开发出国内第一台液晶数位式示波器，也是台湾唯一有能力产制数位示波器及频谱分析仪的厂商！
固纬电子从单一系列电源供应器的产品研究开发到多元化产品之专业研发、代理、行销，成为台湾规模最大，产品最齐全之专业电子仪器制造厂，除了提供了国内产业界及学术教育更优质、更经济实惠的量测解决方案外，也在全球量测仪器市场中占有一席之地。除此之外，固纬电子对产品品质严格把关，1993年通过ISO9002国际认证并荣获国家磐石奖，2000年成为股票上市公司。长久以来，固纬电子对电子量测技术的有杰出表现，使其产品获得许多的奖项与深受国内外客户的赞赏与推荐。
除了致力提供了国内产、学界更优质、更经济实惠的量测解决方案外，固纬电子更放眼全球仪器市场，以自有品牌GW Instek行销国际，将台湾品牌推向世界舞台。如今固纬电子海外分公司据点遍布台湾、中国、美国、日本、韩国及马来西亚等地，产品更是行销服务全球80 余国。固纬电子优异的品质更多次荣获国家级优良奖项，获得全球用户一致的肯定与信赖。固纬集团累积逾34年丰厚的研发、制造与行销经验，GW Instek品牌已成为电子量测仪器的代名词。固纬电子产品以品质耐用、操作容易、价格实惠深受多家知名大厂爱用，成为最受市场喜爱的知名量测仪器品牌之 一。
