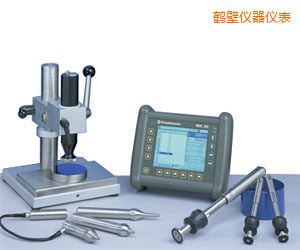

MIC 20是一種多功能二合一檢測儀，北京時代超聲波硬度計，結合了UCI（超聲波接觸阻抗）法和回彈檢測法（根據ASTM A956、A 1038 以及 DIN
50156、50159標準化）。UCI法用于檢測小而形狀復雜的零件，包括細晶金屬，而回彈法優先適用于更大的、粗晶鍛件和鑄件。
規格：
|
檢測法
|
UCI 法：根據維氏硬度檢測法和欠載下的檢測凹痕評估，使用硬度試驗壓頭檢測硬度。
回彈法根據ASTM標準規范A956：動態檢測法，回彈 (Rp)和與沖擊(Ip)速度比，里氏硬度輸出HL = 1000 Rp/Ip
|
|
范圍
|
20 - 1740 HV
|
|
回彈沖擊裝置
|
根據應用場合選擇
Ø 3 mm 球形碳化鎢：
- 金屬端 Dyna D
Ø 5 mm 球形碳化鎢：
- 金屬端 Dyna G
- 金剛石檢測端 Dyna E
|
|
測量范圍/轉化 (UCI)
|
20-1740 HV / 76-618 HB / 41-105 HRB / 20.3-68.0 HRC / 255-2180 N/mm2（僅含有98 N/10 kgf手持式探頭）
|
|
測量范圍/轉化（回彈）
|
取決于材料組和沖擊裝置：
150-1000 HL / 75-1000 HV / 75-700 HB / 30-100 HS / 35-100 HRB / 19-70 HRC / 250-2200 N/mm2
|
|
顯示器
|
彩色顯示器或彩色 TFT 顯示器，1/4 VGA, 5.7”, 115.2 mm x 76.8 mm (4.5” x 3.0”)
|
|
對話語言
|
德語、英語（其他）
|
|
轉換
|
自動根據DIN 50150、ASTM E 140
|
|
評估
|
檢測數據顯示為曲線圖、直方圖，或表格形式；計算統計數據（如平均值、標準偏差、范圍）
|
|
儀器自動停機
|
用戶可選一段時間后，自動保存檢測數據和儀器設置
|
|
鍵盤
|
帶有集成觸摸屏的密封膜鍵盤
|
|
操作時間
|
用NiMH電池組MIC 20-BAT持續操作約4小時
|
|
電池充電指示器
|
低電量指示器，電量不足儀器自動關機
|
|
操作系統
|
WinCE
|
|
接口
|
雙向RS-232，以太網10 Mbit
|
|
操作環境
|
操作：0 °C ~ 50 °C (-32 °F ~ 122 °F)
存儲溫度：-20 °C ~ 70 °C (-4 °F ~ 158 °F)
|
|
重量
|
~1.4 kg / 3.1 lbs（包括MIC 20-BAT）
|
|
尺寸
|
78 mm 高 x 215 mm 寬 x 180 mm 深 (3.1" 高 x 8.5" 寬 x 7.1" 深)
|
特點：
靜態加上動態
MIC 20包含了準靜態 UCI法和動態回彈硬度檢測法：有了這兩種不同的物理方法，MIC 20現在可將兩種硬度檢測方法由您任意支配，并涉及各種方法的整個應用范圍。
這使得MIC 20成為一種通用儀器：您可用它來檢測具有不同質量和形狀的細晶材料或熱處理表面（UCI法），以及大型粗晶部件、鍛件和鑄造材料（回彈法）。
兩種方法
UCI法（超聲波接觸阻抗）：在施加檢測負載后通過維氏金剛石留在材料上檢測凹痕的大小來確定材料硬度。
在采用回彈法的情況下，沖擊物由于彈力撞擊檢測表面。沖擊與回彈速度以非接觸的模式分別測量；根據這兩個值計算硬度值。
MIC 20就可根據鏈接的探頭或回彈沖擊裝置自動設定在相應的檢測法。
主要特色與優點
-
包含準靜態UCI硬度檢測法 (ASTM A1038)和動態硬度檢測根據回彈法 (ASTM A956)的組合式硬度檢測儀
-
UCI 探頭可用于檢測具有不同質量和形狀的細晶材料或熱處理表面的硬度
-
回彈沖擊裝置用于檢測大型粗晶部件、鍛件及鑄造材料的硬度
-
單位自動轉化成HV、HB、HRC、HRB、HS、HL 和 N/mm2
-
用按鍵和/或集成觸摸屏操作，易于輸入字母數字混合編制的數據
-
電源：電源適配器(100 V - 240 V) 或 NiMH 電池組 MIC 20-BAT（內部充電）
-
約 5,000個系列測量的內部數據存儲器
-
快速、簡便校準各種測量材料。保存校準數據，并可被調出
-
不同測試方向測量時無需輸入任何校正因素
-
大型彩色TFT顯示器立刻顯示測量過程中的所有必要信息，如平均值、單值，或統計數據
-
清晰編排的數據存儲器以一種簡便、有組織的方式保存測量結果系列測量值能夠被調出并進行編輯。
向?qū)讲僮鞣绞�、操作簡�?
是MIC 20的特點。您可直接根據所選的硬度表看到大型彩色LCD或彩色TFT顯示器上顯示的測量值。顯示在顯示器上的圖形用戶界面適應于家喻戶曉的 Windows標準，而且顯示很直觀。您無需任何鼠標操作，只需一支筆觸摸觸摸屏就可設置功能。也可以使用傳統的按鈕來設置功能。
您很快就能適應這種操作概念：三個主菜單確保能夠輕松訪問重要功能--因此不可能迷失在菜單迷宮中！
例如，煙臺超聲波硬度計，MIC 20使得校準對您來說變得容易。只需按一個按鈕或在相應的應用情況下只需“單擊”就可歸檔和調出設置參數。
直接存儲器能夠方便、有組織地保存和管理檢測數據。MIC 20還具有您分析所需的功能：您可將您的系列測量顯示為曲線圖、直方圖，或顯示為表格（含統計數據）。您可以直接在打印機上打印數據或通過應用軟件 UltraDAT將它們傳輸至PC上。您可以使用如Windows標準應用程序作進一步處理、評估和統計。
現場使用
移動式和靈活式 MIC 20是您所喜歡的特點：除了電源連接外，濰坊超聲波硬度計報價，儀器還可通過允許在儀器內部充電的可充電蓄電池組來工作。一段時間后關閉顯示器，觸摸觸摸屏?xí)r又可重新啟動。預設一段時間后也可自動關閉--確保節省操作能耗。
應用：
MIC 20硬度檢測儀適合各種硬度檢測應用場合。
UCI硬度檢測：
-
裝配好的機器
-
焊接點的熱影響區（如管線）
-
熱處理表面（如齒面）
-
涂層（如轉輪凹印滾筒）
回彈硬度檢測：
-
鋼制和鑄鋁合金機器零件或電機裝置
-
表面粗糙如軋制狀態的大型實體粗晶部件
-
生產中的大批零件
-
重型鍛件
