嘉峪關數字熒光示波器-TDS3032C-美國泰克TEK

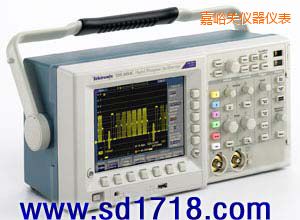

TDS3032C 示波器

泰克TDS3032C 示波器擁有高達500 MHz的帶寬，泰克數字示波器，在緊湊的電池供電的設計中提供了經濟的性能
這一流行的產品系列現在配有USB主機端口和PC連接軟件，同時提供了熟悉的操作和簡單的導航功能，您可以用更少的時間學習和重新學習怎樣使用示波器，示波器使用說明，用更多的時間完成手頭的任務。

DPO可以更全面地查看復雜的信號

為解決問題,首先必需看到問題。TDS3032C 提供了3,600wfms/s的連續波形捕獲速率及實時輝度等級，汽車虛擬示波器軟件，使您能夠看到并解決問題�？焖龠B續波形捕獲速率可以迅速揭示問題特點，進而應用高級觸發隔離問題，節約大量的時間。實時輝度等級突出顯示與信號活動歷史有關的細節，可以更簡便地了解捕獲的波形特點。與其它類似示波器不同，即使在采集停止后，它仍能保留歷史數據。

使用DRT采樣技術和Sin(x)/x內插功能迅速調試和檢定信號

TDS3032C 融獨特的數字實時(DRT)采樣技術與sin(x)/x內插功能于一身，可以在所有通道上同時精確地檢定各種信號類型的特點。與其它類似示波器不同，在打開額外的通道時，TDS3032C 的采樣率沒有變化。這種采樣技術可以捕獲其它同類示波器可能會漏掉的高頻信息，如毛刺和異常邊沿，sin(x)/x內插保證了可以精確地重建每個波形。

主要特點和優點

主要性能指標:100MHz,300MHz和500MHz帶寬.2條或4條通道.在所有通道上實現高達5GS/s的實時采樣率.在所有通道上標配10k記錄長度3,600wfms/s連續波形捕獲速率.高級觸發套件

簡便易用功能:前面板USB主機端口，簡便地存儲和傳送測量數據.25種自動測量功能.標配FFT.多語言用戶界面.WaveAlert(R)異常波形自動檢測.TekProbe(R)接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位

便攜式設計:輕便的設計(僅7磅/3.2公斤)，容易攜帶.選配內置電池，手持示波器推薦，在沒有供電電源的情況下最長可以工作三個小時

專用分析應用模塊:高級分析模塊.極限測試模塊.通信模板測試模塊.擴展視頻模塊.601 串行數字視頻模塊

應用

數字設計、調試和測試.視頻安裝和服務.電源設計.教育和培訓.通信模板測試.制造測試.通用工作臺測試

設置和使用簡便

在時限緊張時，示波器廠家，您需要示波器直觀易用，您想最大限度地減少學習和重新學習使用示波器的時間。TDS3032C 示波器幫助您縮短學習周期。簡單的導航和專用前面板控制功能可以帶您進入需要使用的功能，您可以用更少的時間學習使用示波器，用更多地時間完成手邊的任務。

簡單地編制文檔和進行分析

TDS3032C 標配一個USB主機端口，因此可以簡便地存儲及把測量信息傳送到PC。

OpenChoice(R)PC通信軟件可以把屏幕圖和波形數據簡單地放到獨立式桌面應用中，或直接放到MicrosoftWord和Excel中。作為OpenChoice的補充，示波器工作原理，National泰克版軟件為您提供了擴展功能，包括高級分析、數據記錄、遠程儀器控制和實時波形分析。

如果您不想選擇使用PC進行分析，TDS3032C 還標配25種自動測量、波形加減乘除數學函數和快速傅立葉變換(FFT)。與其它類似示波器不同，求購示波器，TDS3032C 數學運算和測量允許使用全部采集記錄長度，或在采集內部隔離發生的特定事件。

儀器控制

通過使用內置以太網端口，e*Scope網上遙控功能可以使用互聯網和PC，從世界上任何地方控制TDS3032C 示波器。

在您需要的地方工作

TDS3032C 在一個緊湊的設計中提供了DPO的處理能力，它僅深5.9英寸(149mm)，釋放了寶貴的工作臺空間。在您需要把示波器帶到另一個實驗室時，其7磅(3.2公斤)重的便攜式設計可以輕松完成運輸工作。

如果您的工作需要更多的流動性，那么您可以選配電池，在沒有供電電源的情況下連續工作長達三個小時的時間。

TDS3032C 電氣特性

型號	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
帶寬	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
計算得出的上升時間(典型值)	3.5 ns	3.5 ns	1.2 ns	1.2 ns	0.7 ns	0.7 ns
通道數量	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道上的采樣速率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
最大記錄長度	10K 樣點
垂直分辨率	9位
垂直靈敏度, 1 MΩ	1 mV/div - 10 V/div
垂直靈敏度, 50Ω	1 mV/div - 1 V/div
輸入耦合	AC,DC,GND
輸入阻抗	并聯13pF或50Ω端子時1MΩ
DC 增益精度	±2%
最大輸入電壓(1 MΩ)	150VRMS,峰值≤400V
最大輸入電壓(50Ω)	5VRMS,峰值≤30V
定位范圍	±5div
帶寬極限	20MHz	20MHz	20 MHz,150 MHz	20MHz,150 MHz	20 MHz,150 MHz	20 MHz,150 MHz
時基范圍	4ns-10s	4ns-10s	2ns-10s	2ns-10s	1ns-10s	1ns-10s
時基精度	在任意1ms時間間隔上±20ppm
輸入 / 輸出接口
以太網端口	RJ-45連接器, 支持10Base-TLAN
USB 端口	前面板USB2.0主機端口,支持USB閃存
GPIB 端口	全面的發話/接聽模式、設置和測量(TDS3GV通信模塊選配)
RS-232-C 端口	DB-9公頭連接器，泰克，全面的發話/接聽模式；控制所有模式、設置和測量波特率最高38,400(TDS3GV通信模塊選配)
VGA 視頻端口	DB-15母頭連接器，監視器輸出，在配有VGA的大型監視器上直接顯示信息(TDS3GV通信模塊選配)
外部觸發輸入	BNC連接器，輸入阻抗>1 MΩ，并聯電流17pF；最大輸入電壓150V

采集模式

DPO-捕獲并顯示復合波形、隨機事件以及實際信號行為中的細微模式。DPO能夠實時顯示、存儲和分析信號的三維信息，即振幅、時間和振幅在各期的分布。
峰值檢測-捕獲高頻和隨機毛刺�？梢圆东@窄至1ns的毛刺。
WaveAlert(R)-在所有通道上監視輸入信號，并在出現任何與捕獲的正常波形相偏離的波形時向用戶示警。
采樣-僅限數據采樣。
平均值-平均計算2至512個(可選)捕獲的波形數據。
包絡-在一次或多次捕獲信號上獲得的最大／最小值。
單一序列-使用單一序列(SingleSequence)按鈕，一次捕獲一個單次觸發的捕獲序列。

觸發系統

主要觸發方式-自動觸發(支持40ms/格和更慢的滾動模式)、正常觸發、單一序列觸發。
B觸發-在時間或事件后觸發。
時間觸發范圍-13.2ns-50s。
事件觸發范圍-1至9,999,999個事件。

觸發類型

邊沿-常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC、噪聲抑制、高頻抑制、低頻抑制。
視頻-可以在NTSC、PAL、SECAM所有行或單行、奇/偶或所有場上觸發。
擴展視頻-可以在廣播和非廣播(自定義)標準特定行及在模擬高清電視格式(1080i,1080p720p,480p)上觸發。要求TDS3VID或TDS3SDI應用模塊。
脈寬(或毛刺)-可以在小于、大于、等于或不等于可選時限范圍內(39.6ns-50s)的脈沖寬度上觸發。
欠幅脈沖-可以在穿過一個門限，但在再次穿過該門限前不能穿過第二個門限的脈沖上觸發。
轉換速率-可以在快于或慢于設定速率的脈沖邊沿速率上觸發�？梢允巧仙�、下降沿或二者兼有。
碼型－在特定時間為真或假時指定AND、OR、NAND、NOR。
狀態－任意邏輯狀態�？梢杂|發時鐘的上升沿或下降沿�？梢栽趦蓚€輸入(而不是4個)的組合上使用邏輯觸發。
通信-為按照ANSIT1.102 標準進行的DS1/DS3通信模板測試提供所需的隔離脈沖觸發功能。要求TDS3TMT應用模塊。
交替-按順序將每條活動通道作為觸發源。

測量系統

光標－幅度，示波器的工作原理，時間。

自動波形測量-顯示四種任意組合的波形測量值�；蚴褂脺y量快照功能顯示所有測量數據。測量項目包括:周期、頻率、+寬度、-寬度、上升時間、下降時間、+占空比、-占空比、+過沖、-過沖、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突發脈沖串寬度、延遲、相位、面積(Area)、周期面積(Cycle Area)*1 。

測量統計－平均值，最小值，最大值，標準偏差。要求TDS3AAM應用模塊。
門限-用戶自定義自動測量門限，可以使用百分比或電壓設置。
選通-可以使用屏幕或垂直光標隔離采集內部發生的特定事件，進行測量。

波形數學運算

代數運算－加,減,乘,除波形。
FFT－頻譜幅度。把FFT垂直標度設置成線性RMS或dBV RMS，把FFT窗口設置成Rectangular、Hamming、Hanning或Blackman-Harris。
高級數學運算*1－積分、微分、定義廣泛的代數表達式，包括模擬波形、數學函數、標量、最多兩個用戶可調節變量及參數測量結果。例:(Intg(Ch1－Mean(Ch1))x1.414 xVAR1)。

波形處理

自動設置-在垂直、水平和觸發系統上單鍵自動設置所有通道，支持撤銷自動設置功能。

偏移校正-可以用手控方式輸入通道間的偏移校正值(±10ns)，數字示波器設計，以獲得較好的定時測量值和更精確的數學波形。

顯示特點

顯示器類型－6.5 英寸(165.1mm)液晶TFT 彩色顯示器。
顯示器分辨率－640像素水平x480像素垂直(VGA)。
內插－Sin(x)/x。
波形樣式-點、向量、可變余輝、無窮大余輝。
標線-全標、網格、交叉線、幀、NTSC、PAL、SECAM和示波(100％和75％彩條矢量)要求選項TDS3VID和TDS3SDI視頻應用模塊。
格式-YT、XY 和門控 XYZ(帶Z軸空白顯示的XY僅在4通道儀器上提供)。

電源

AC供電電源
電源電壓－100VRMS-240VRMS±10%。
電源頻率－100V-120V時45Hz-440Hz;120V-240V時45Hz-66Hz。
能耗－最大75W。
電源供電－要求TDS3BATC可充電鋰電池。典型工作時間－3小時。

環境與安全

	工作	非工作
溫度	0℃至+50℃	-40℃至+71℃
濕度	工作和非工作濕度：小于等于+30℃時相對濕度最高95％；工作和非工作濕度：小于等于+50℃時相對濕度最高45％。
高度	3,000 米	15,000 米
電磁兼容性	滿足或超過EN55011A類輻射和傳導放射標準； EN6100-3-2AC電力線諧波輻射；EN6100-3-3電壓變化、波動和閃爍 FCC47CFR、第15部分、B分段A類設備；澳大利亞EMC大綱規定。
安全	UL61010B-1、CSA1010.1、lEC61010-1、EN6101-1
