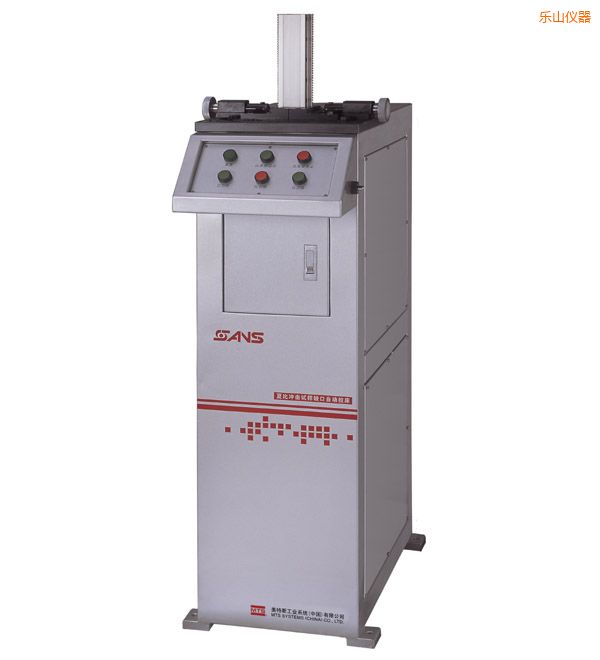

設備概述: 該機是金屬擺錘沖擊試驗機的附屬專用設備,,根據相應標準制取不同缺口形狀的金屬?zèng)_擊試樣。采用液壓傳動、電動控制(電磁閥換向控制拉刀升降),可控調速(調速閥可調節不同切削速度),同時采用潤滑油冷卻潤滑切削刀刃,保證制備的試樣缺口尺寸、表面質量都高標準滿足使用要求。拉刀采用優質W18Cr4V刀具合金材料,使用壽命高。設備穩定可靠,操作方便,制樣效率高,,是金屬擺錘沖擊試驗機最佳配套設備。
主要功能: 主要用于加工金屬擺錘夏比沖擊試樣缺口。
主要特點: 1:拉刀采用優質W18Cr4V刀具合金材料,,刀具參數設計合理,使用壽命高。 2:主要液壓元器件均采用國內知名品牌,,充分保證了液壓系統的可靠性與穩定性。 3:配有潤滑系統,給拉刀刀刃及拉刀導向裝置供油,,以便冷卻、潤滑及清洗拉刀,,使拉削出的試樣缺口尺寸及表面粗糙度得到保證,并延長拉刀使用壽命。 4:機架骨架部分由角鋼、槽鋼等型材焊接而成,,結構設計合理,符合操作者習慣。面板等部分為鈑金結構,拆裝方便,,表面噴塑處理,,外觀整齊美觀。 5:電氣控制部分主要電氣元件采用國外或中外合資知名企業生產,保證了設備的可靠性穩定性。
滿足標準: 試樣缺口滿足以下標準: 1. GB/T 229-1994 《金屬夏比缺口沖擊試驗方法》 2. ISO148-1998 《Metallic materials – Charpy pendulum impact test》 3. ASTM E23-02a 《金屬材料缺口試樣標準沖擊試驗方法》 4. DIN 50 115-1991 《金屬材料沖擊試驗特殊試樣尺寸及斷口判定》中DVM型試樣
應用行業: 計量質檢;冶金鋼鐵;機械制造;汽車生產;高等院校;科研實驗所;商檢仲裁、技術監督部門;其它行業。
原裝配置: V型、U2型各一把
可拓展配置: U3型拉刀、U5型拉刀
技術參數: 1. 試樣尺寸:10×10(7.5或5)×55mm 2. 缺口類型:V型缺口:深2mm 45o±2 o r=0.25mm±0.025mm U2型缺口:深2mm 寬2mm r=1mm±0.05mm U3型缺口:深3mm 寬2mm r=1mm±0.05mm U5型缺口:深5mm 寬2mm r=1mm±0.05mm 3. 拉刀行程:340±10mm 4. 拉削速度:2~3m/min(無級調速) 5. 潤滑系統:潤滑油循環、油量可調 6. 液壓油牌號:L-HM46液壓油或性能相當?shù)囊簤河? 7. 液壓油量:約20L,,用戶自備 8. 功率:500W 9. 電壓:三相五線380V±10% 50Hz 10. 外形尺寸:長×寬×高=430×750×1250mm 11. 主機重量:約200kg 注:拉刀需選配
