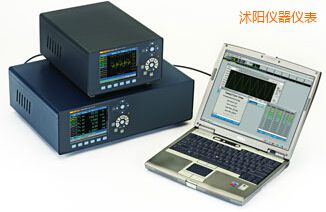

    多功能功率分析儀
    型　號：Fluke NORMA 4000CN
    品　牌：美國FLUKE
    技術指標：工作溫度范圍
    5 °C～35 °C (41 °F～95 °F)
    儲存溫度范圍
    -20 °C～50 °C (-4 °F～122 °F)
    沭陽多功能功率分析儀-Fluke NORMA 4000CN-美國FLUKE

    電機

    完整地測量電氣和機械功率值，準確度達0.2%。通過詳盡地頻譜分析和動態扭矩計算，可準確計算電機效率。

    變頻器

    準確的測量輸入和輸出電氣參數，特別是輸出PWM波形的功率值。

    照明系統

    高達2MHz的帶寬，以及同類產品中較高的341KHz采樣率，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率測量。

    變壓器

    同步測量3相功率，即使在非常低的功率因數下，亦可以準確進行空載和負載損耗測量等。

    汽車

    在現代化汽車的開發階段詳細分析已安裝的所有電氣和機械零件，幫助降低油耗或提高電動汽車的行使里程。同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。

    開關電源和UPS

    非常高的帶寬，能夠在開關電源的開關鏈路上全面、準確地測量功率。獨有的同軸分流器技術為數百kHz的頻率提供了精密的結果。

    充電器/逆變器

    寬測量帶寬與寬動態范圍相組合，能夠對中繼電路中的高開關頻率充電泵進行精密測量。

    充電器/逆變器

    寬測量帶寬與寬動態范圍相組合，能夠對中繼電路中的高開關頻率充電泵進行精密測量。

    tan d（介質損耗因數）測量

    在非常低的功率因數下測量功率，并在非常小的損耗角下根據電壓和電流計算tan d。

    基本功能

    快速傅里葉變換（FFT） 計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。被測值：每相U、I和P。階次：1次～40次諧波，最大值為采樣頻率的二分之一。

    數字示波器（DSO）

    同時顯示多達3個測量值（采樣值）�？焖俨榭床ㄐ魏褪д妗�

    積分功能（能量）

    同時顯示多達6個可設置的電參數。開始/停止條件和正/負向選項。

    矢量圖

    可顯示多達3路信號的基波矢量圖�？煞奖銣y試儀器的正確連接，以及快速查看每路信號的相位角。

    記錄儀功能

    顯示一定時間段內的平均值，進行趨勢分析。

    RAM數據存儲

    儲存采樣值和平均值；開始/ 停止條件設置。大約4MB可用于儲存測量值。

    配置

    將分析儀設置為以所需的格式測量并顯示數據。


    主要特性

    · 結構緊湊的高精度功率分析儀，便于攜帶、節省空間。

    · 簡潔的用戶界面確保操作簡單、直觀。

    · 標準配置允許用戶準確選擇適合其特定應用的相應功能。

    · 同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件。

    · 所有的輸入是電隔離的，避免各種應用中的短路。

    · 高達40次電壓、電路和功率諧波。

    ·  FFT分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式。

    · 用戶可選的平均時間，15 ms～3600 s，適合于動態測量。

    ·  4 MB內部存儲器，用于存儲測量值。

    ·  RS232為標配接口，可選IEEE 488/以太網接口。

    · 可選的處理接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于電機和驅動應用。

    ·  341kHz采樣率，可進行詳盡的信號分析。

    ·  DC-2MHz帶寬，測量準確可靠。

    · 包括Fluke NormaView PC軟件，可用來設置、數據下載、分析和編寫報告。



    環境條件

    工作溫度范圍

    5 °C～35 °C (41 °F～95 °F)

    儲存溫度范圍

    -20 °C～50 °C (-4 °F～122 °F)

    外殼

    實心金屬外殼，滿足苛刻的EMC要求。

    重量

     Fluke Norma 4000CN：主機大約5kg

    尺寸（高×寬×深）

     Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)

    顯示屏

     5.7“ / 144mm -320×240像素，，用戶可選的背光照明和對比度。

    氣候級別

    KYG DIN 40040，最大85%相對濕度，無凝結。

    電源

     85～264 V交流，50～60 Hz，直流100～260 V。40 VA帶開關的歐式插頭。

    測量輸入

    安全插孔，，4 mm，每路輸入2個。外部分流器通過BNC插座連接。

    操作

     薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。

    連接

    三相分析儀的后面板。







    測量參數



    無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。

    Urms 有效值，Urm 整形平均值，Um均值

     Up-, Up+, Upp 峰值

    Ucf 波峰因數Ucf, Uff 波形因子

    Ufc 基波含量

    Uthd 失真因子DIN、IEC

    Irms有效值、Irm整形平均值、Im均值

    Ip-, Ip+, Ipp 峰值

     Icf 波峰因數Icf、Iff 波形因子

    Ifc基波含量

    Ithd失真因子DIN、IEC

    P有功功率[W]

    Q無功功率[Var]

    S視在功率[VA]

    ë、cos相位角

    以下參數的積分功能:有功功率P、無功功率Q、視在功率S、(Um)和電流(Im),

     4位或5位數字，取決于測量值。



    頻率和同步

    量程

     直流和0.2 Hz～341kHz

    準確度

    ±0.01%測量值（讀數）



     可選通道:所有的U/I或外部輸入。

    可向信號施加三個不同頻率的低通濾波器中的任意一個。

    頻率在屏幕頂部總是可見。

    可將儀器背部的BNC同步插孔作為輸入或輸出。

    可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于50 V。

    輸出信號為脈沖式5 V TTL信號（頻率取決于測得的公布頻率）



    配置存儲器



     可將多達15組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。



    接口



     RS232接口，可升級固件以及與PC交換數據�？赏ㄟ^一個外部轉換器連接一臺打印機。

    選件

    IEEE 488.2 / 1 MBit/s

     Ethernet / 10 MBit/s or 100 Mbit/s





    標準和安全

    電氣安全

     EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III)，

    污染等級2，，安全類別I

    變壓器為EN 61558

     附件為EN 61010-2-031/032

    最大輸入

    對電壓輸入測量量程為1000 Veff、2 kVpeak

    對電流輸入測量量程為10 Aeff, 20 Apeak

    測試電壓

    電網輸入外殼（保護導體）: 1.5 KV ac

    電網連接測量輸入: 5.4 kV ac

    測量輸入外殼: 3.3 kV ac

    測量輸入輸入: 5.4 kV

    電磁抗擾性

    輻射:IEC 61326-1、EN 50081-1、EN 55011 Class B

    抗擾性:IEC 61326-1 /附錄A (工業部分)、EN 50082-1



    基本功能

    8個量程:

    0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程

    輸入阻抗:

     2 MW / 20 pF

    CMR共模抑制：

    120 dB@100 kHz

    電流

    6個量程:

    60－200 mA－0.6－2－6－20 A Ipeak = 2倍量程；正弦波時的最大電平為150%（誤差限值同100%）

    使用內部集成分流器時的輸入阻抗

    量程60、200 mA:

    0.5 W

    量程0.6、2 A:

    0.05 W

    量程6、20 A:

    0.005 W

    電流過載:

     最大25 A連續

    30 A < 5 s / 15 s，空載

    100 A < 0.1 s / 30 s，空載

    外部分流器或探頭輸入

    BNC端子:

    100 kW / 30 pF 30－100 mV－0.3－1－3－10 V

    過載:

    最大20 Vrms

    CMR共模抑制比:

    120 dB @ 100 kHz

    基本準確度PP35

    誤差總限值

    U

    I

    量程

    0.1%

    0.1%

    讀數

    0.1%

    0.1%

    輸入電平

     誤差電壓的總限值

     誤差電流的總限值

    %

    %

    %

    100

    0.2

    .02

    50

    0.3

    .03

    30

    0.43

    0.43

    10

    1.1

    1.1

    5

    2.1

    2.1

    3

    3.43

    3.43

    1

    10.1

    10.1

     通過BNC輸入的U和I|

     直接測量|

    -3dB帶寬

    2MHz

    0.5MHz

    頻率

     誤差電流限值，%

    [Hz]

    內部分流器

    BNC輸入

    0

    0.2

    -0.2

    0.2

    -0.2

    10

    0.2

    -0.2

    0.2

    -0.2

    45

    0.2

    -0.2

    0.2

    -0.2

    65

    0.2

    -0.2

    0.2

    -0.2

    500

    0.2

    -0.2

    0.2

    -0.2

    1000

    0.2

    -0.2

    0.2

    -0.2

    2000

    0.25

    -0.41

    0.23

    -0.32

    5000

    0.3

    -0.69

    0.27

    -0.48

    10000

    0.35

    -0.91

    0.3

    -0.6

    20000

    0.4

    -1.12

    0.33

    -0.72

    50000

    0.45

    -1.4

    0.37

    -0.88

    100000

    0.5

    -1.61

    0.4

    -1.0

    PP35

     U和IBNC之間

     U和IShunt之間

    角誤差

    0.005°+0.005°/kHz

    0.025°+0.015°/kHz,
    關閉抗混疊濾波器

    頻率，Hz

     功率誤差限值，%,=1

    45

    0.33

    -0.33

    64

    0.33

    -0.33

    訂購編號



    說明

    3024677

     32 A平面分流器

    3024689

    32 A平面分流器電纜

    3024886

     10 A同軸三芯分流器，含電纜（0.333 W，0～0.5 MHz）

    3024899

     30 A同軸三芯分流器，含電纜（0.010 W，0～0.5 MHz）

    3024847

    100 A分流器，含電纜（0.001 W，0～0.5 MHz）

    3024858

    150 A分流器，含電纜（0.5 mW，0～0.5 MHz）

    3024864

    300 A分流器，含電纜（0.1 mW，0～1 MHz）

    3024873

    500 A分流器，含電纜（0.1 mW，0～0.2 MHz）

    3024692

    LG分流器電纜，用于大電流分流器所有附件均提供2年質保。





    訂貨號

    功率模塊類型PP35

    數量

    IEEE 488/LAN

    處理接口

    FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35

    4117624

    ●

    1





    FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35

    4117636

    ●

    3





    FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2

    4117649

    ●

    3

    ●

    ●

     類型



    訂貨號

    說明

    NORMA MEAS CABLES

    3024661

    測試線纜一套（包括電壓測試線和電流測試線各2根）

    FLUKE-N4K RACK KIT

    3313059

    N4K安裝架，帶把手

    NORMA STAR POINT

    3024704

    外部星點適配器，可用于沒有中點的測試場合



    型號名稱

    描述

    Norma 4000CN

    電源線

    ·  5.7''/144mm彩色顯示屏

    ·  RS232接口，用于下載數據

    · 用于安裝3個功率模塊和選件的主機

    ·  Fluke NormaView PC軟件

    · 彩色用戶手冊

    · 檢測證書

    · 校準值
