徐州精密診斷儀-DH5915-上海東昊
概述

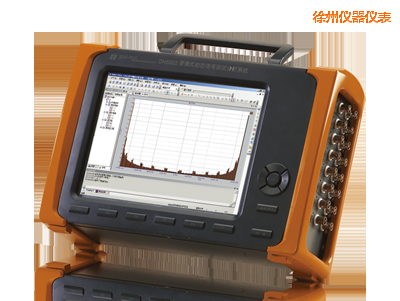

DH5915動態信號測試分析儀體積小,便于攜帶,無須現場供電,適合惡劣環境、測點多的設備精密故障診斷和多面現場動平衡,,自由組合不同輸入量的通道,,可同時測量不同物理量(電荷量、應變、電壓的測量)。
應用范圍:
1、 各種形式的應變計和應變適調器配合,完成全橋、半橋、1/4橋(三線制)狀態的應力應變的測試和分析;
2、 各種橋式傳感器和應變適調器配合,,實現加速度、壓力、力、荷重、位移等物理量的測試和分析;
3、選擇IEPE輸入方式,,配合IEPE壓電式傳感器,實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析;
4、 各種壓電式傳感器和電荷適調器配合,實現振動加速度、振動速度、振動位移(模擬二次積分可選)及壓力、自由場的測試和分析;
5、 選擇電壓輸入,與熱電偶配合,通過熱電偶分度號的計算,對溫度進行測試和分析;和電渦流傳感器、磁電式速度/加速度傳感器、磁致伸縮位移傳感器配合,實現對加速度、速度、位移的測試和分析; 還可對輸出電壓小于20mV的電壓信號進行測試和分析;
6、 各種鉑電阻溫度傳感器和熱電阻適調器配合,對溫度進行測試和分析;
7、 和恒流供橋應變調理器配合, 滿足激勵要求為恒流源的橋式傳感器輸出信號測試和分析的要求,利用雙恒流源激勵,在大應變量測試時,保證了測試的線性度;
特點
1、 集便攜性、靈活性及試驗穩定性于一體;
2、 完整的硬件和軟件環境;
3、 具有極強的抗干擾能力;
4、 無需外接計算機,可獨立運行;
5、 靈活可靠的數據存儲方式,內置嵌入式處理器、大容量電子硬盤,實時保存采集的數據;
6、 多工程管理,允許同時打開、分析、瀏覽多個工程,特別適合多批次大型試驗;
7、 內置10.4寸觸摸液晶顯示屏,面板按鍵操作+觸摸屏操作同時使用;
8、 內置大容量鋰電池組,長時間不間斷工作可達3小時;
9、 每通道獨立的A/D轉換器、獨立的DSP,實現了多通道并行同步采集;
10、 通道通用性強,可同時測量各種信號;
11、 以太網接口(100Mbps),滿足數據的高速上傳要求;
12、 操作菜單以對話框形式,簡單便捷;
13、 自定義界面和風格:可自定義的菜單和工具欄,可選的多種界面風格,,猶如為您量身定做;
14、 直觀便捷的設置:界面上顯示的關鍵內容,,如坐標類型、信號類型、坐標刻度等不僅是圖形;
15、 顯示的關鍵組成部分,而且可直接點擊切換修改,簡單直觀方便;
16、 靈活的采樣方式和多種觸發模式;
硬件功能:
1、內嵌高性能工控機、高速硬盤;
2、每通道獨立的16bit A/D轉換器:實現了多通道并行同步采樣,通道間無串?dāng)_影響及采樣速率不受通道數的限制,,并且大大提高了系統的抗干擾能力;
3、準確的采樣速率:先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖,保證了多通道采樣速率的同步性、準確性和穩定性;
4、數字磁帶機信號記錄功能:利用嵌入式系統中的硬盤,可長時間實時、無間斷記錄多通道信號,無限多通通并行同步工作,每通道采樣速率可達100kHz;
5、進口雷莫接插件:輸入接插件采用了進口高性能雷莫頭,,大大提高了小信號輸入的可靠性,操作也十分方便;
6、信號適調器:配套各種可程控的信號適調器,,不僅具有極強的抗干擾能力,,而且由于參數由數采統一控制,系統的單位量綱實現了“傻瓜”設置。
技術指標
DH5915數據采集器技術指標:
1、 輸入阻抗:10MΩ∥40PF;
2、 輸入保護:當滿度值不大于10V時,輸入信號大于±15V(直流或交流峰值)時,輸入全保護;
3、 輸入方式:GND、DC、AC;
4、 工作方式:
(1) 數據采集器:?jiǎn)味溯斎�、差�?dòng)輸入、IEPE適調輸入、
(2) 外接適調器(選件):IEPE適調器(帶雙積分硬件網絡)、應變適調器、電荷適調器、電荷適調器(帶雙積分硬件網絡)、4~20mA適調器;
5、滿度值:±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V;
6、系統示值誤差: 小于0.5%(F.S)(預熱半小時后測量);
7、系統穩定度: 0.05%/h(同上);
8、線性度: 滿度值的0.05%;
9、失真度: 不大于0.5%;
10、最大分析頻寬: DC~50kHz;
11、低通濾波器:
(1) 截止頻率(-3dB±1dB): 10、30、100 、300、1k、3k、10k 、PASS(Hz)八檔分檔切換;
(2) 平坦度:小于0.1dB(2/3截止頻率內);
(3) 阻帶衰減:大于-24dB/oct;
12、噪聲: 不大于5μVRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端);
13、共模抑制(CMR): 不小于100dB;
14、共模電壓(DC或AC峰值): 小于±10V、DC~60Hz ;
15、漂移:
(1) 時間漂移:小于3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端);
(2) 溫度漂移:小于1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端);
16、輸出電位: ±5V范圍內,按1mV的分辨率任意設置;
17、過載指示:當輸入信號大于滿度值,則紅燈亮;
18、欠載指示:當輸入信號小于滿度值的0.5%,則綠燈亮;
19、模數轉換器分辨率:16位;
20、儀器內部存儲空間:標配16G電子盤;
21、通訊接口:100Mbps以太網接口;
22、連續采樣速率(存貯深度由電子硬盤的剩余容量決定):
(1) 整數采樣速率: 所有通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k 、100k (Hz)分檔切換;
(2) 整數分析頻率:所有通道同時工作時,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k、50k(Hz)分檔切換;
23、抗混濾波器:
(1) 濾波方式:每通道獨立的模擬濾波 + DSP數字濾波;
(2) 截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定;
(3) 阻帶衰減:約-150dB/oct;
(4) 平坦度(分析頻率范圍內):小于±0.05dB;
24、顯示器:10.4英寸真彩液晶顯示器(帶觸摸功能);
25、電源:
(1) 內部電源:智能化管理的可充電鋰電池組供電,可連續工作三小時;
(2) 外部電源:插上外部充電器,可在對電池充電的同時對儀器供電,保證儀器正常工作,且不影響性能;
26、使用環境:適用于GB6587.1-86-Ⅱ組條件;
27、外形尺寸:340mm(寬)×250mm(高)×116mm(深)(十六通道)
使用環境
1、 溫度:
⑴貯存條件: -40℃~60℃
⑵極限條件: -10~50℃
⑶工作范圍: 0~40℃
2、 濕度:
⑴工作范圍: 40℃(20~90)%RH
⑵貯存條件: 50℃ 90%RH24h
3、 振動(非工作狀態):
⑴頻率循環范圍: 5~55~5Hz
⑵驅動振幅(峰值): 0.19mm
⑶掃頻速率: 小于或等于1倍頻程/min
⑷在共振點上保持時間: 10min
