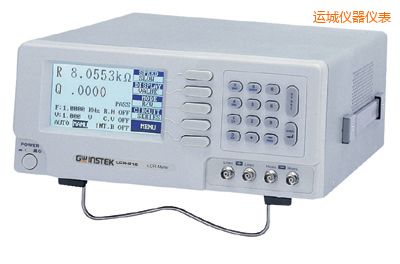

高精密LCR測試儀 |
|
| 型 號：LCR-821 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：12 ~ 200kHz (504 steps) |
 |
運城高精密LCR測試儀-LCR-821-臺灣固緯GWINSTEK
顯示系統 |
| 顯示器 |
彩色 (320 x 240), 5.7 LCD |
| 顯示對比 |
可調整 |
| 波形顯示范圍 |
8 x 10 ( 12 ) 格 |
| 波形顯示模式 |
點, 向量, 累積 |
垂直系統 |
| 頻寬 |
250MHz ( -3dB ) |
| 通道 |
2 |
| 垂直解析度 |
8-Bit |
| 垂直靈敏度 |
2mV/div ~ 5V/div |
| 垂直準確度誤差 |
±3% |
| 上升時間 |
＜1.4ns |
垂直端輸入耦合
|
1MΩ±2%, ~ 18pF |
| 垂直端輸入阻抗 |
AC , DC , Ground |
| 極性 |
標準&反向 |
訊號與接地間的最大輸入電壓
|
300V( DC+AC peak ) , CATII |
| 波形處理 |
CH1+CH2 , CH1-CH2 , FFT |
| 偏移范圍 |
2mV/div ~ 50mV/div：±0.5V
100mV/div ~ 500mV/div：±5V
1V/div ~ 5V/div：±50V |
| 頻寬限制 |
20MHz (-3dB) |
水平系統 |
| 水平掃描范圍 |
1ns/div ~ 10s/div (1-2-5順序) ; Roll : 250ms/div ~ 10s/div |
| 量測顯示模式 |
Main , Window , Window Zoom , Roll , X-Y |
| 水平準確度誤差 |
±0.01% |
| 水平延遲范圍 |
前置觸發 : 最大20div ; 后置觸發：1000div |
訊號獲取系統 |
| 即時取樣率 |
每通道最快取樣率100MS/s |
| 等效取樣率 |
每通道最快等效取樣率25GS/s |
| 紀錄深度 |
125k/CH |
| 峰值偵測 |
10ns ( 500ns/div ~ 10s/div ) |
| 獲取模式 |
取樣、峰值偵測、平均 |
| 平均次數 |
可選擇 2.4.8.16.32.64.128.256 次 |
觸發系統 |
| 觸發類型 |
CH1 , CH2 , Line , Ext |
| 觸發模式 |
Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width |
| 觸發耦合 |
AC , DC , HF , LF , Noise Reject |
| 觸發靈敏度 |
DC ~ 30MHz：Approx. 0.5div or 5mV
30MHz~150MHz：Approx. 1.5div or 15mV
15 0MHz~250MHz：Approx. 2.0div or 20mV |
X-Y 模式 |
X軸 / Y軸 輸入
|
通道 1 / 通道 2 |
| 相位移 |
100kHz 時 ±3° |
游標以及量測系統 |
| 自動電壓量測 |
Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin |
| 自動時間量測 |
Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width |
| 游標量測 |
兩游標間之電壓差異 (ΔV)；兩游標間之時間差異 (ΔT)；兩游標間之頻率差異(1/ΔT) |
頻率計數器 |
讀值解析度
|
6位數 |
| 范圍 |
交流耦合 , 自20Hz到最大頻寬 ; 解析度10Hz |
| 訊號種類 |
適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外) |
調整測試棒用信號 |
頻率范圍
|
1 kHz |
| 周期比范圍 |
50% |
外部觸發 |
外部觸發電壓范圍
|
±15V |
| 外部觸發靈敏度 |
DC ~ 30MHz：~50mV
30MHz ~ 150MHz：~100mV
150MHz ~ 250MHz：~150mV |
| 外部觸發端輸入阻抗 |
1MΩ±2%, ~ 18pF |
| 外部觸發端最大輸入范圍 |
300V( DC+ AC peak) , CATII |
控制面板功能 |
| 自動設定 |
" Autoset " 可自動調整垂直系統 , 水平系統以及觸發位準 |
| 儲存/呼叫 |
提供15組量測條件之儲存/呼叫功能 |
| 波形儲存/呼叫 |
提供2組波形之儲存/呼叫功能 |
介面 |
| 標準介面 |
RS-232C, USB, Printer Port, Go/NoGo Output |
| 選購介面 Opt. 01 |
GPIB |
| 電源電壓 |
交流 100V~240V, 47~63Hz |
|
|
配件 |
|
使用手冊 x1
電源線 x1
測試棒 x 2 |
| 尺寸以及重量 |
310W x 142H x 245D (mm),
約 4.1kg |
，，
