設備概述：

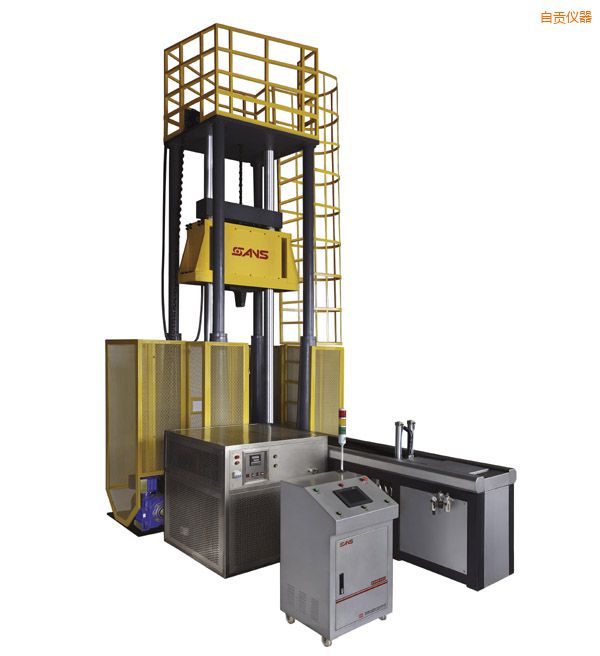

該落錘沖擊試驗機主要用于進行管線鋼和中厚鋼板鐵素體鋼的落錘撕裂試驗，即DWTT試驗。該落錘沖擊試驗機集機、電、自動控制技術于一體，實現了送料、提錘、沖擊、斷裂試樣收集、抓錘的全自動化過程。另外該試驗機設有多道保護措施，大大提高了操作人員及設備使用的安全性。該機是管線鋼生產廠家、大型鋼廠、鋼鐵研究院等企業和科研單位常用的測試儀器。

主要功能：

主要適用于鐵素體鋼、管線鋼的落錘撕裂試驗。

主要特點：

1：采用伺服電機提錘，控制精度高，定位準確。且開始提錘和提錘到位時有伺服電機加速和減速的過程，可以減小對電機的沖擊。

2：采用西門子的可編程控制器配備臺灣的觸摸屏控制，具有可靠性高，抗干擾能力強，通用性、適應性、擴展性強，維護工作量小等優點。

3：具有自動送樣、自動定位功能，操作簡便，工作效率高。

4：主機框架采用上下分體式立柱結構，埃佐沖擊試驗機，立柱共有四根，底板采用整體實心鋼板加工而成，沖擊試驗機俊平設備，充分保證試驗機在沖擊時穩如磐石。

5：錘體采用分體式加工，每一塊都是用高強度整體鋼板加工而成，耐沖擊強度高，不會因為使用鑄件產生鑄造缺陷而斷裂的可能。

6：采用錨鏈提升錘體，與普通的鋼絲繩相比，錨鏈彈性小，從而使高度測量更準確。且錨鏈強度高，不易磨損，較鋼絲繩安全。

7：試驗機抓脫錘裝置為專門設計的自鎖裝置，微機控制擺錘沖擊試驗機，抓住錘后隨即自鎖，在重力作用下不會發生意外，意外斷電時也不會張開，安全性高。

8：送樣裝置的送樣框整體加工，無焊接，強度高。配有試樣夾塊，夾塊采用優質鋼材淬火處理，表面硬度高，堅固耐磨。夾塊與夾塊座間采用燕尾槽配合，鞋子連續沖擊試驗機，更換方便。

9：根據落錘撕裂沖擊特性專門設計定制的緩沖油缸，緩沖能量高，耐沖擊速度高，對稱布置，44湘杰沖擊試驗機，可以有效吸收落錘的剩余能量，金屬擺錘沖擊試驗機，減小對設備設備的沖擊，延長設備的使用壽命。

10：具有試樣回收裝置，塑膠沖擊試驗機，可以將廢試樣帶出試驗機外，山東冷熱沖擊試驗機，避免試驗人員進入試驗機內部回收廢試樣，espec冷熱沖擊試驗機，即提高了工作效率，也提高了試驗人員的安全性。

11：具有全封閉防護網及多重安全保護裝置，充分保證試驗人員的安全。

12：智能化的控制系統，可以對如下故障進行報警：試樣不到位故障、錘頭未自鎖故障、防護裝置故障、錘頭提升不到位故障等。

滿足標準：

1.       GB/T 8363-2007 《鐵素體鋼落錘撕裂試驗方法》

2.       ASTM E436-03《Standard Test Method for Drop-Weight Tear Tests of Ferritic Steels》

3.       API RP*5L3-96《Conducting Drop-Weight Tear Tests on Line Pipe》

應用行業：

計量質檢；冶金鋼鐵；機械制造；科研實驗所；商檢仲裁、技術監督部門；其它行業。

原裝配置：

主機一臺、半自動送樣裝置

可拓展配置：

低溫裝置、全自動機械手送樣裝置

技術參數：

1.   最大沖擊能量：

ZCJ2304                 30000J

ZCJ2404                 40000J

ZCJ2504                 50000J

2.   最小沖擊能量：

ZCJ2304                 8000J

ZCJ2404                 10000J

ZCJ2504                 15000J

3.   主錘體質量：

ZCJ2304                 630kg

ZCJ2404                 800kg

ZCJ2504                 1180kg

4.   主錘體質量誤差：±1%

5.   砝碼質量：

ZCJ2304                 30kg/塊（共13塊，390kg）

ZCJ2404                 30kg/塊（共22塊，數顯擺錘沖擊試驗機，660kg）

ZCJ2504                 30kg/塊（共26塊，780kg）

6.   砝碼質量誤差：±0.5%

7.   總錘體質量：

ZCJ2304                 1020kg

ZCJ2404                 1460kg

ZCJ2504                 1960kg

8.   沖擊高度：

ZCJ2304                 1275mm～3000mm

ZCJ2404                 1275mm～2800mm

ZCJ2504                 1275mm～2600mm

9.   沖擊速度：

ZCJ2304                 5m/s～7.67m/s

ZCJ2404                 5m/s～7.41m/s

ZCJ2504                 5m/s～7.14m/s

10.        高度測量分辨率：0.1mm

11.        高度測量誤差：≤±10mm

12.        錘刃硬度：HRC58～62

13.        錘刃曲率半徑：R25±0.1mm

14.        支座硬度：HRC58～62

15.        支座曲率半徑：R15±0.1mm、R20±0.1mm

16.        錘刃中心與支座中心偏差：≤±1.5mm

17.        試樣支座跨距：254±1.5mm

18.        試樣規格:（305±5）×（76.2±1.5）×（3～40）mm

19.        主機外形尺寸：

ZCJ2304                 長度×寬度×高度＝1900mm×1300mm×5100mm

ZCJ2404                 長度×寬度×高度＝1900mm×1300mm×5100mm

ZCJ2504                 長度×寬度×高度＝2300mm×1550mm×5200mm

注：設備地基施工由用戶負責。
